Guia do mapa interativo
COMO USAR O NAVEGA SC
Aprenda a interpretar o mapa, consultar os limites da Área Interior 2, verificar condições ambientais e medir distâncias até a terra.
O Navega SC reúne informações geográficas, normativas e ambientais em um mapa interativo do litoral de Santa Catarina. Este guia apresenta as principais ferramentas disponíveis.
- 1. Navegando pelo mapa
- 2. Entendendo a linha azul
- 3. Alertas meteorológicos
- 4. Medindo a distância da terra
- 5. Terra automática e manual
- 6. Camadas do mapa
- 7. Exemplo prático
- 8. Cuidados na interpretação

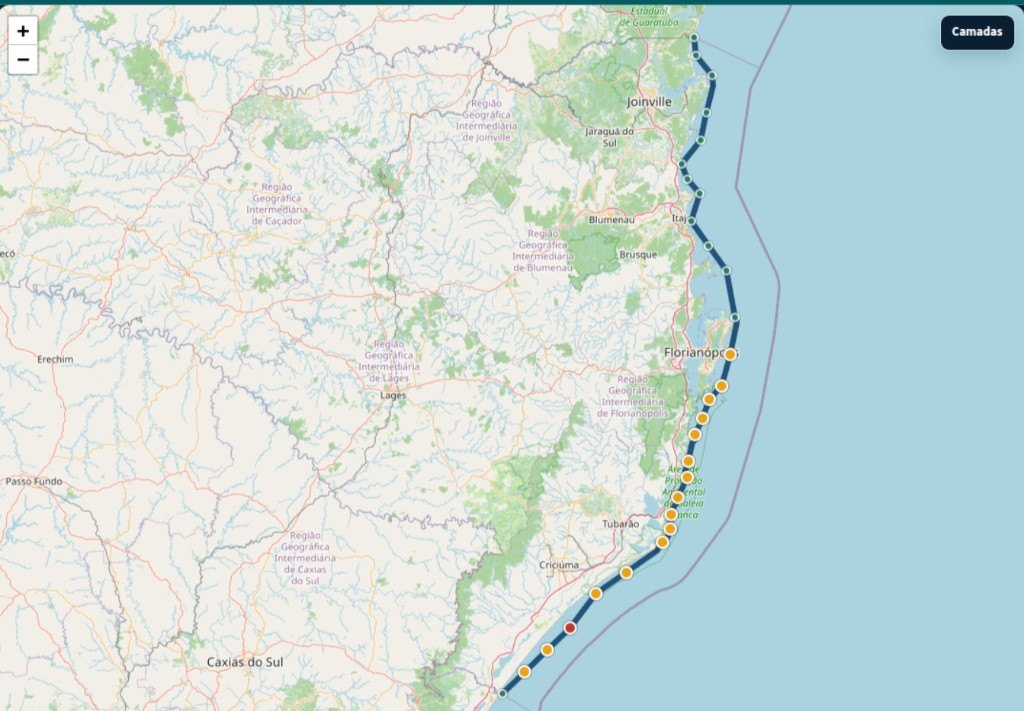

2. Entendendo a linha azul
Por que a linha não fica sempre à mesma distância da costa?
As Áreas de Navegação Interior não devem ser interpretadas como uma faixa de largura fixa paralela ao litoral. Seus limites são estabelecidos considerando as peculiaridades locais e constam das respectivas normas e procedimentos da Autoridade Marítima.
Por isso, ao percorrer o litoral catarinense, é possível observar variações no afastamento entre a linha azul e a terra.
Linha tracejada de 20 MN — Navegação Costeira (educativa)
A linha roxa tracejada é uma referência cartográfica educativa de 20 milhas náuticas da terra, medida a partir do continente e da Ilha de Santa Catarina. Ela não é um deslocamento da linha azul da Área Interior 2.
A NORMAM-211/DPC descreve a navegação costeira como aquela realizada dentro dos limites de visibilidade da costa até a distância máxima de 20 milhas náuticas. A visibilidade da costa não pode ser desenhada neste mapa (depende de altura de olho, meteorologia e iluminação).
Clique a origem e o destino em qualquer ponto da carta — inclusive sobre a linha azul, a linha tracejada ou os textos Interior/Costeira/Oceânica. O clique mede o vetor; o aviso das áreas está em ⓘ Entenda as áreas. O aviso da NORMAM-211/DPC permanece nesta página e no painel Áreas de Navegação.
Não substitui linha de base, cartas da DHN nem o texto vigente da NORMAM-211/DPC.
Os textos Área de navegação Interior / Costeira / Oceânica são só identificações visuais no mapa; não alteram as linhas nem a medição. Use ⓘ Entenda as áreas no mapa ou Áreas de Navegação.
3. Consultando as condições ambientais

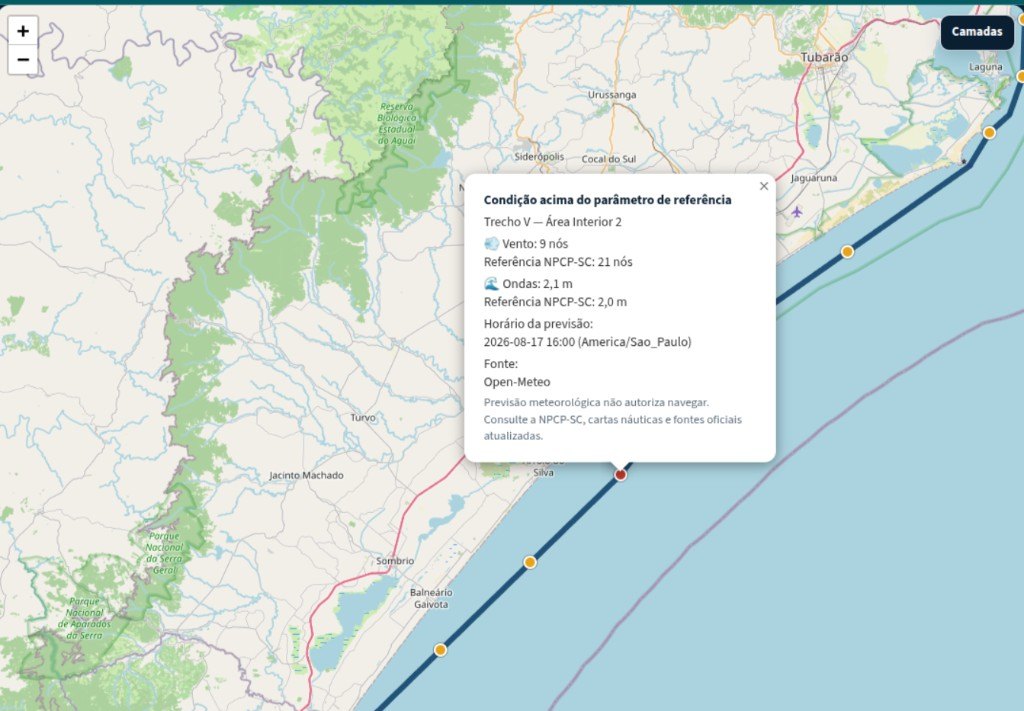

Exemplo real da captura — Trecho V
Trecho V — Área Interior 2
Vento: 9 nós · Referência mostrada pelo sistema: 21 nós
Ondas: 2,1 m · Referência mostrada pelo sistema: 2,0 m
Neste exemplo, o vento está abaixo do parâmetro apresentado, porém a altura prevista das ondas é de 2,1 m, acima da referência de 2,0 m. Por isso o Navega SC apresenta a condição de alerta.
ALERTA associado à altura das ondas
Previsão ≠ observação em tempo real
Quando a fonte utilizada for um modelo meteorológico, como Open-Meteo, os valores apresentados representam previsão/modelagem para determinado horário e localização. Eles não devem ser descritos como uma medição realizada naquele instante naquele ponto.
Mostre sempre a fonte e a data/hora da previsão.
Os marcadores verdes (condições abaixo dos parâmetros da Área Interior 2) não são desenhados no mapa, para reduzir poluição visual. Amarelo e vermelho da Interior 2 continuam visíveis. Os pontos da zona costeira são informativos: não usam os limites de 21 nós / 2,0 m da NPCP-SC e só aparecem com zoom 9 ou maior.
Cores dos alertas
Limite da Área Interior 2
Referência educativa da terra (NORMAM-211/DPC)
Condição aproximando-se dos parâmetros configurados
Parâmetro monitorado acima da referência utilizada pelo sistema
Não foi possível obter informação ambiental válida
4. Medindo a distância até a terra

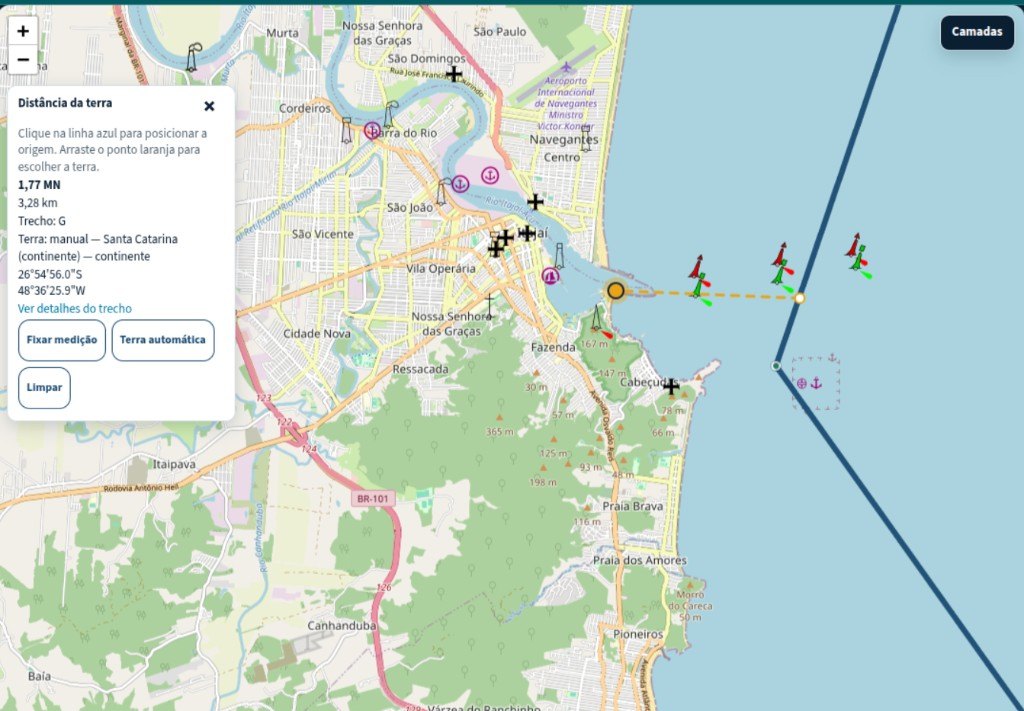

O que a captura mostra
Trecho G · Distância: 1,77 MN · Equivalente: 3,28 km · Terra: Santa Catarina — continente
O exemplo mostra uma medição realizada no Trecho G, na região de Itajaí. A ferramenta apresenta 1,77 milha náutica, equivalente a aproximadamente 3,28 km, entre os pontos utilizados na medição. Essa não é a distância oficial ou permanente do Trecho G — é só a medição da posição mostrada.
Como fazer uma medição
5. Terra automática e manual
Vetor entre dois pontos
A medição não busca a terra mais próxima. Você escolhe origem e destino; a distância exibida é a linha reta entre esses dois pontos.
Primeiro clique: origem (ponto branco). Segundo clique: destino (ponto laranja). Arraste qualquer um dos dois para ajustar. A distância em MN e km é a linha reta entre esses pontos.
Terra automática
O Navega SC não usa Terra automática nesta medição. O destino permanece onde você clicou ou arrastou.
Fixar medição
No computador, com Explorar distância ligado, depois da origem o segundo ponto pode acompanhar o mouse. Fixar medição confirma o vetor. O botão passa a Continuar explorando para soltar. Em telas só com toque, dois toques já definem origem e destino.
Limpar
Remove da tela a linha tracejada, o ponto branco de origem, o ponto laranja, o popup da medição e zera o trecho, as distâncias e o modo manual — para iniciar uma nova consulta.
Ver detalhes do trecho
Quando a medição identifica um trecho (na captura, o Trecho G), o link abre a ficha educativa desse trecho (/trechos/g/): nomes dos extremos, carta náutica e observações cadastradas. Não cria conteúdo extra além do que já existe na ficha.
6. Utilizando as camadas
O botão Camadas (canto superior direito do mapa) permite controlar as informações cartográficas disponíveis.
- Mapa padrão — OpenStreetMap (sempre ligado)
- OpenSeaMap — sinalização náutica de apoio visual
- DHN — Cartas Náuticas Oficiais — raster 23300 / 23400, com controle de transparência
- Áreas de Navegação — textos educativos no mar (interior, costeira, oceânica)
- Limite Interior — linha azul normativa (trechos A–X)
- Limite Costeiro — linha lilás tracejada de 20 MN da terra (educativa)
- Informações Meteorológicas — marcadores independentes (Open-Meteo)
O seletor também lista vias navegáveis, restrições, limites de velocidade, alertas e áreas de segurança. Essas camadas só desenham geometria quando houver cadastro publicado — hoje o grupo pode aparecer vazio.
7. Exemplo prático — Itajaí
Exemplo: região de Itajaí
- Localize Itajaí no mapa.
- Aumente o zoom.
- Clique a origem em qualquer ponto da carta (não precisa ser na linha azul).
- Clique o segundo ponto do vetor.
- Observe o vetor até a terra.
- Clique a origem e o destino em qualquer ponto da carta. Com o vetor fechado, use ⓘ Entenda as áreas para o aviso da linha azul.
- Observe a distância em MN e km.
- Verifique os marcadores meteorológicos próximos.
- Clique em um marcador de alerta para consultar vento, ondas, horário e fonte.
8. Cuidados na interpretação
Não confunda as informações
Linha azul — onde está representado o limite da Área Interior 2.
Linha tracejada de 20 MN — referência educativa da terra (NORMAM-211/DPC), não o limite oficial da Navegação Costeira.
ATENÇÃO / ALERTA — condição ambiental associada ao trecho/ponto da Área Interior 2.
Origem — vetor — terra — medição de distância.
Esses elementos possuem funções diferentes.
Distância em linha reta
As distâncias apresentadas pela ferramenta são cálculos geográficos entre os pontos selecionados e não devem ser interpretadas automaticamente como distância navegável.
Distância geométrica ≠ rota segura. A ferramenta não considera automaticamente profundidade, pedras, bancos, obstáculos, áreas restritas, calado nem condições locais.
Importante
O Navega SC possui finalidade educativa e informativa.
As informações apresentadas não substituem cartas náuticas oficiais atualizadas, Avisos aos Navegantes, METEOROMARINHA, NPCP/NPCF, NORMAM, Avisos de Mau Tempo ou demais publicações e determinações da Autoridade Marítima.
Dados meteorológicos provenientes de modelos de previsão possuem incertezas.
Antes de navegar, consulte as fontes oficiais aplicáveis e avalie as condições efetivamente observadas.
